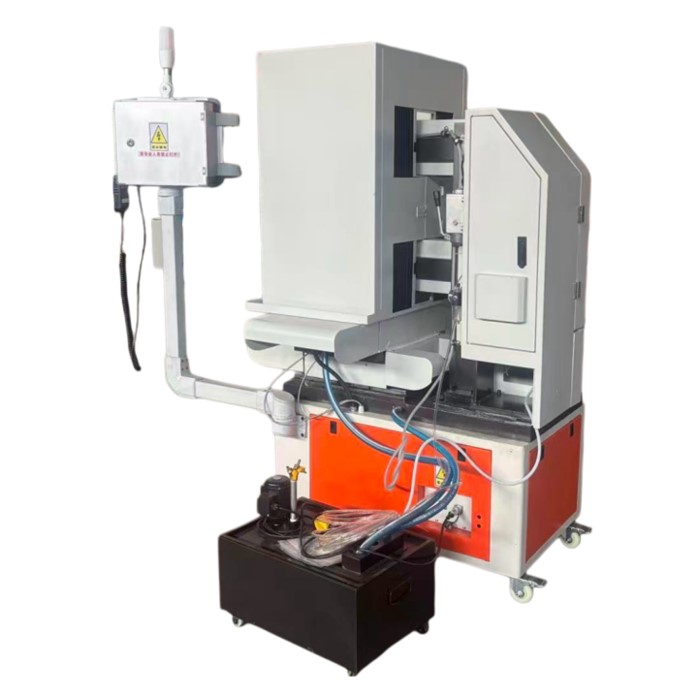

LBXG-200型岩石环形金刚石砂线机
产品介绍：
LBXG-200型岩石环形金刚石砂线机本机加工方法特点是对普通切割机床难以加工的不导电材料的补充。采用本产品加工尤能显示；对脆性材料如陶瓷、石墨材料、环氧板、铁氧体、半导体材料、玻璃、碳纤维复合材料、耐火砖等包括各类导电材料、半导电材料和不导电材料均可。
产品设备的结构特点：
1、设备采用高钢性机械结构以及人性化的设计，使该产品精 密可靠、方便、实用，关键零部件采用加工中心、精密磨床加工，确 保部件的质量和一致性。
2、铸件部分采用高标号低磷、低硫铸铁原料，树脂砂工艺: 床工作台、线架、立柱均进行二次回火及自然时效，并采用振动时效处大大降低了机床铸件内部应力和变形系数，使其结构稳定，保证机 床度的保持性能。
3、工作台、送料装置及涨丝机构采用优质精密直线轨滑动支撑，其摩擦力小、精度高、运行平稳、耐磨性强。
4、传动丝杠采用国产优质高精度滚珠丝杠，精度高、保持性好使用寿命长。
5、工作台移动采用交流伺服电机直连驱动，响应速度快、精度高,电子手轮控制，使操作更加简单方便
6、主动轮高速伺服电机直连，传动效率高、响应速度快、噪音小、结构简单。
7、250mm 线轮采用优质航空铝材
8、机床的机械部分：机床的机械部分主要由床身、工作台、立柱、线架、气动系统及其附件组成。
（1）床身：它是箱式结构的铸件，为机床的基座，其上安装工作台、立柱，立柱上安装线架，有较好的钢性，它是保证机床精度的基础。
（2）工作台部件：由工作台面和驱动部分组成，具有传动灵活、精度高、寿命长等优点。
（3）立柱部分：由线架、导向轮、张紧轮、张力控制系统等组成，构成线锯的形态。
（4）气动系统：主要负责金刚石线的恒张力状态，保证加工质量。
技术参数:
参数类别 | 单位 | 参数内容 |
行程 X 轴 * Y 轴 | mm | 200×250 |
最大加工尺寸 | mm | 200 |
控制方式 | — | 触摸屏操作或键盘操作 |
金刚石线径 | mm | Φ0.65~0.8 可选 |
走丝速度 | m/s | 0~20 |
最大切割效率 | mm/s | 0~9.999 |
进给速度 | mm/min | 0.001~6 |
加工精度 | mm | ±0.1mm |
供电电源 | V | 220 |
机床消耗功率 | kw | ≤1.5 |
机床重量 | kg | 200 |
外形尺寸 | mm | 1050×600×1600 |
系统操作部分
本款环形金刚石线切割机软件部分为XUL切形数控系统，采用触摸屏操控模式，专门针对切形状功能开发，智能控制先进的算法，简单易操作，当系统遇到断丝等特殊情况时，自动停止加工进行保护。
l 操作面板介绍
操作面板：
如上图所示，操作面板由触摸屏和下方四个按钮开关组成。触摸屏用于人机对话，稍后做详细介绍。
从左到右分别是：
1、急停开关：按下E-STOP按钮时断开，顺时针旋转弹起时接通。用于开关机器的电源，另外遇到紧急情况，可以按下急停按钮，暂时设备运行，设备出现报警声音，顺时针旋转解除报警。
2、暂停按钮：为点动按钮，按下接通，松开断开。用于启动和停止运行。
3、照明开关：旋转至左边断开，旋转至右边接通。用于开关机器照明灯。
4、报警声音开关：旋转至左边断开，旋转至右边接通。通过此开关，用户可以选择在设备报警时，是否开启或关闭报警扬声器。
l 触摸屏界面介绍
下面对触摸屏几个操作界面分别进行详细介绍
1、参数设置
参数设置栏如图有4个区，下面介绍。
（1）1区：为参数设置界面目录，后面为年月日和具体时间。
（2）2区：系统参数设定数据，该区域用于设置X轴、Y轴手动点动移动速度，单位是毫米每秒mm/s。该区域用于设置X轴和Y轴定距移轴速度（相对速度及为定距移轴速度），单位是毫米每秒mm/s。该区域用于设置自动切割时，伺服转速为金刚石线的运行速度，变频器速度为旋转台的转速。
（3）3区：该区域用于显示机器中电机等核心器件的当前实时数据。
注意：我司始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格亦会相应改变。上述情况恕不另行通知，本公司保留修改权与最终解释权。
